Partage de nos semi-conducteurs préférés des années 1970 et de leur héritage
La prochaine étape de notre série de semi-conducteurs préférés des années 1970 de Rochester Electronics est le processeur Motorola 6800 et ses périphériques.

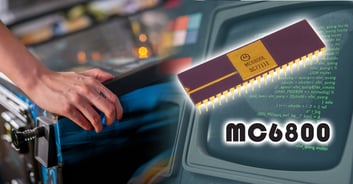

En 1974, le processeur et les périphériques MC6800 ont fait leur apparition sur le marché pour Motorola. C’est au cours de la même année qu’Intel a également présenté son processeur 8080. Le développement de cette ligne de produits a commencé en 1972, il y a donc 50 ans ! Avec le recul, il est étonnant de penser à la façon dont ces processeurs et périphériques ont été créés, notamment avec des plaquettes de 3 ou 4 pouces et la technologie NMOS à une couche de métal. Les dimensions critiques à cette époque étaient de 6 m et les performances d’environ 2 MHz.
En 50 ans, nous disposons aujourd’hui d’une amélioration remarquable de 3 ordres de grandeur de la densité et des performances pour le même prix, soit environ 300 dollars. C’était à peu près le prix de lancement du MC6800. Chacun des 4 100 transistors a été dessiné à la main dans le schéma, ainsi que pour la fabrication. Vous trouverez ci-dessous un extrait du schéma original du MC6800 de Motorola dont nous disposons chez Rochester :
Les 72 instructions uniques (une partie du décodeur d’instructions montré dans le schéma) produisant 197 opcodes avec un bus d’adresse de 16 bits donnaient 64 Ko d’accès direct à la mémoire. À l’époque, c’était à la pointe du progrès et très similaire à ce qu’Intel a mis en œuvre dans son processeur 8080. Motorola et Intel ont dû créer des compilateurs pour leurs processeurs et pour Motorola, c’était tout nouveau à l’époque. Comme aujourd’hui, le nombre d’ingénieurs travaillant sur le logiciel du MC6800 dépassait celui du matériel. Les périphériques autour du MC6800 comprennent notamment le MC6810 (RAM 128 octets), le MC6850 (adaptateur d’interface de communication) et le MC6820 (PIA).
Nous sommes en train de faire revenir le MC6800 à Rochester. Les prototypes seront disponibles au premier trimestre 2023. La plupart des périphériques (MC6850, MC6821, MC6840) sont déjà disponibles chez Rochester aujourd’hui, tout comme les processeurs suivants de cette famille 8 bits, tels que les MC6802 et MC6809. Nous espérons que vous avez apprécié ce deuxième volet de notre série.
Restez à l’écoute pour en savoir plus dans les mois à venir !
La série 6800 de Motorola se perpétue
Pour en savoir plus sur les pièces des séries 6800 et 68000 fabriquées par Rochester, veuillez consulter les liens suivants :
Portefeuille de la série 6800 de Motorola
Portefeuille de la gamme Motorola 68020
Portefeuille de la gamme Motorola 68040
